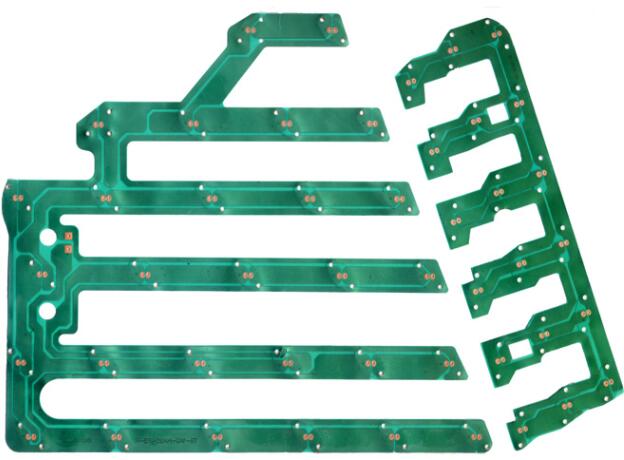

電子產品中FPC軟板被廣泛使用，FPC是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性的可撓性印刷電路板。由于FPC機械強度小，易龜裂，故需要貼合補強材料以加強FPC的強度。

　　 FPC補強片的種類有鋼片、FR4、PI和鋁片等，解決FPC的柔韌度特性，提高插接部位的強度，方便產品的整體組裝。 那么，FPC柔性線路板補強片貼裝方式有哪幾種呢?，有很多朋友不是很清楚，下面小編來詳細的說一說。

　　軟板補強的三種方式

　　1. 人工FPC補強貼裝方式 

　　由于FPC種類多，尺寸大小不一，貼合的補強片種類繁多，所以目前采用人工方式為主，但人工手貼方式速度慢，精度差，對于拼板較多的FPC柔性線路板已經不能滿足生產需求。 

　　2. 沖貼FPC補強方式 

　　采用沖貼設備對補強板沖壓成型，并將沖壓成型的補強板貼合在FPC柔性線路板上，為了實現貼合過程，需要將FPC運輸至沖貼設備處。在現有技術中，需要將FPC放置在移送盤上，移送盤通過直線運動運輸至沖貼設備處，為了使得FPC對準已經沖壓成型的補強板，需要多次進行直線運動完成對準過程，調整步驟較為復雜，耗時較多。 

　　3. 吸貼FPC補強方式 

　　采用龍門結構，通過軌道運輸把FPC柔性線路板通過采用治具的方式運送至貼裝位置，貼裝頭進行MARK點定位，并在自動供料裝器上吸取補強片，通過視覺識別對補強片進行補償，進行精準貼裝。此種方式貼裝精度高，速度快，完全能夠滿足大批量生產的需求。

　　以上就是小編整理的關于“FPC軟板補強的三種方式介紹”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
